ইউ-বোল্টের জন্য সঠিক স্পেসিফিকেশন কীভাবে চয়ন করবেন

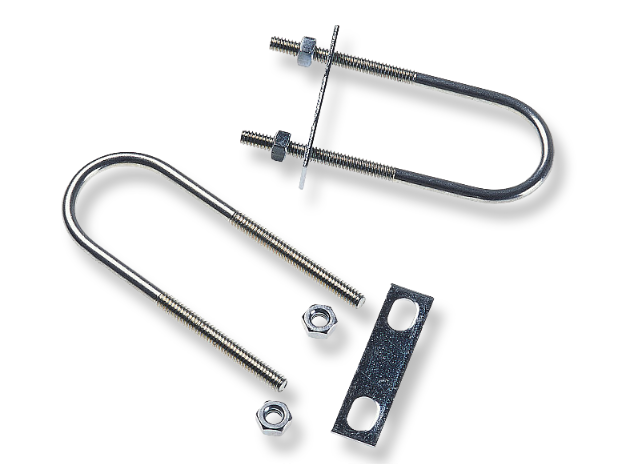

ইউ-বোল্টগুলি পাইপ বেঁধে রাখা, ইকুইপমেন্ট ব্রেসিং এবং স্টিল স্ট্রাকচার ইন্সটলেশন প্রকল্পে সবচেয়ে বেশি ব্যবহৃত ফাস্টেনারগুলির মধ্যে একটি। তাদের সাধারণ নকশা এবং উচ্চ অভিযোজনযোগ্যতার সাথে, এগুলি সাধারণত প্লাম্বিং, অগ্নি সুরক্ষা পাইপিং, গ্যাস পাইপলাইন এবং ইলেক্ট্রোমেকানিকাল সরঞ্জাম মাউন্ট করার জন্য ব্যবহৃত হয়। প্রকৃত নির্মাণ এবং সংগ্রহের সময়, অনেক লোক প্রায়ই সমস্যাগুলির সম্মুখীন হয় যেমন ইনস্টলে ব্যর্থতা, অপর্যাপ্ত ক্ল্যাম্পিং ফোর্স, মরিচা পড়া, অপর্যাপ্ত লোড-ভারিং ক্ষমতা এবং ভুল স্পেসিফিকেশন নির্বাচনের কারণে সময়ের সাথে সাথে আলগা হয়ে যাওয়া বা বিচ্ছিন্ন হওয়া। সুতরাং, ইউ-বোল্টের স্পেসিফিকেশন ঠিক কীভাবে নির্বাচন করবেন?

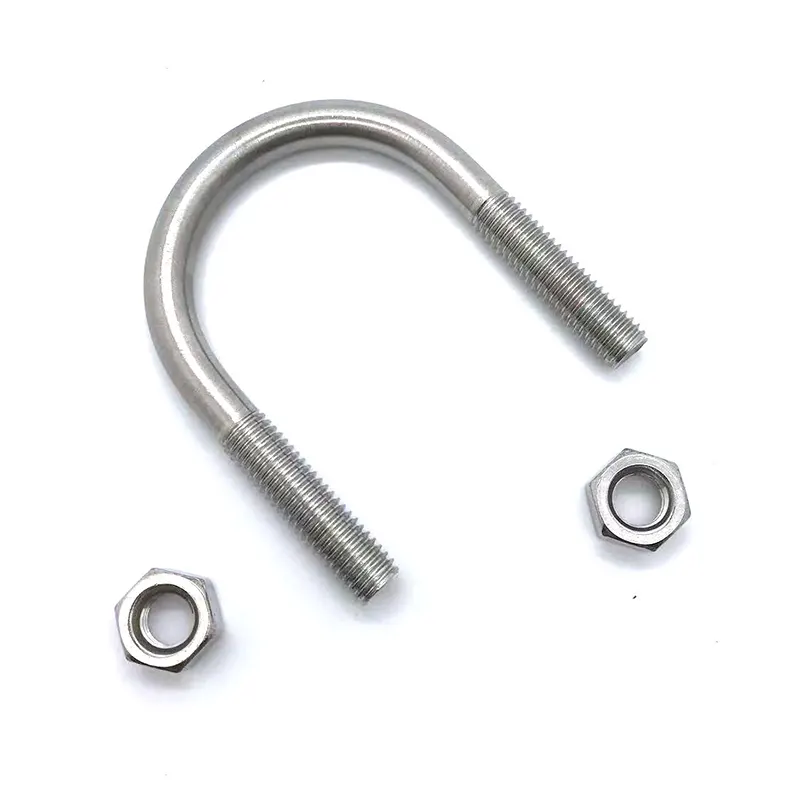

U-বোল্টের জন্য স্ট্যান্ডার্ড নোটেশন বিন্যাস

সাধারণ নোটেশন:U-বোল্ট পাইপের ব্যাস × শ্যাঙ্ক ব্যাস × মোট দৈর্ঘ্য

উদাহরণস্বরূপ: U27 M8×100

27: 27 মিমি স্টিলের পাইপের বাইরের ব্যাসের সাথে সামঞ্জস্যপূর্ণ

M8: থ্রেডেড শ্যাঙ্কের ব্যাস 8 মিমি

100: U-আকৃতির বেসের মোট অভ্যন্তরীণ দৈর্ঘ্য (বাদাম বাদে)

সমস্ত নির্বাচন পরামিতি প্রাথমিকভাবে পাইপের বাইরের ব্যাস, শ্যাঙ্কের শক্তি এবং উপলব্ধ ইনস্টলেশন স্থানের উপর ভিত্তি করে - পাইপের ভিতরের ব্যাসের উপর নয়। এটি নির্বাচনের সবচেয়ে মৌলিক নীতি।

(I) সামঞ্জস্যপূর্ণ পাইপ বাইরের ব্যাস

U-বোল্টের ভিতরের প্রস্থ অবশ্যই পাইপের বাইরের ব্যাসের সাথে মেলে। এটি সফল নির্বাচনের জন্য গুরুত্বপূর্ণ এবং ত্রুটির সবচেয়ে সাধারণ উৎস; কোনো অবস্থাতেই পাইপের ভেতরের ব্যাসের উপর ভিত্তি করে নির্বাচন করা উচিত নয়। স্ট্যান্ডার্ড ইঞ্জিনিয়ারিং পাইপের আকারগুলিকে মিটমাট করার জন্য, শিল্পটি U-বোল্ট স্পেসিফিকেশনগুলির একটি প্রমিত সিস্টেম স্থাপন করেছে যা বেশিরভাগ গ্যালভানাইজড, ওয়েল্ডেড এবং বিজোড় ইস্পাত পাইপের সাথে সামঞ্জস্যপূর্ণ। নির্দিষ্ট চিঠিপত্র নীচের টেবিলে দেখানো হয়েছে:

PVC, PE প্লাস্টিকের পাইপ এবং স্টেইনলেস স্টীল রাউন্ড পাইপের মতো নন-স্ট্যান্ডার্ড পাইপের জন্য, পাইপ ব্যাসের মডেলগুলি উল্লেখ করার প্রয়োজন নেই; সংশ্লিষ্ট U-আকৃতির স্ক্রু নির্বাচন করতে কেবল পাইপের প্রকৃত বাইরের ব্যাস পরিমাপ করুন। একই সময়ে, উত্তাপযুক্ত পাইপের জন্য নির্বাচন মার্জিনে বিশেষ মনোযোগ দিতে হবে: যদি পাইপটি একটি নিরোধক স্তর এবং একটি প্রতিরক্ষামূলক স্তরে আবৃত থাকে, তবে স্পেসিফিকেশন নির্বাচন করার আগে উভয় পাশের নিরোধক স্তরের মিলিত বেধ অবশ্যই পাইপের বাইরের ব্যাসে যোগ করতে হবে; অন্যথায়, পাইপটিকে নিরাপদে বেঁধে রাখার জন্য ক্ল্যাম্পগুলি খুব ছোট হতে পারে।

(II) স্ক্রু থ্রেড মাপ

U-বোল্টের সাধারণ থ্রেড মাপ হল M6, M8, M10, M12, এবং M16। বিভিন্ন মাপ বিভিন্ন সর্বোচ্চ লোড ক্ষমতা এবং অ্যাপ্লিকেশনের সাথে মিলে যায়। অপর্যাপ্ত লোড-ভারবহন ক্ষমতার কারণে সৃষ্ট নিরাপত্তা ঝুঁকি এড়াতে নিরাপদ করার জন্য বস্তুর ওজন এবং লোডের অবস্থার উপর ভিত্তি করে উপযুক্ত মাপ নির্বাচন করতে হবে।

(III) স্ক্রুটির মোট দৈর্ঘ্য

একটি U-বোল্টের মোট দৈর্ঘ্য সরাসরি সমর্থন প্লেটের পুরুত্ব নির্ধারণ করে যা এটি মিটমাট করতে পারে এবং প্রয়োজনীয় ইনস্টলেশন ক্লিয়ারেন্স। দৈর্ঘ্যের অনুপযুক্ত নির্বাচনের ফলে বাদামের জন্য পর্যাপ্ত থ্রেড না থাকা, ফাস্টেনার সুরক্ষিত করতে ব্যর্থতা বা স্ক্রুটির অত্যধিক প্রোট্রুশনের মতো সমস্যা হতে পারে। উপযুক্ত মোট দৈর্ঘ্য গণনা করার সূত্র হল: মোট দৈর্ঘ্য = পাইপের বাইরের ব্যাস + সমর্থন প্লেটের বেধ + উভয় দিকে ইনস্টলেশন ক্লিয়ারেন্স। স্ট্যান্ডার্ড নির্মাণ পদ্ধতিতে, ওয়াশার, স্প্রিং ওয়াশার এবং বাদাম মিটমাট করার জন্য প্রতিটি পাশে 20-30 মিমি অ্যাসেম্বলি ভাতা সংরক্ষিত থাকে, একটি সুরক্ষিত বন্ধন নিশ্চিত করে।

স্ট্রেংথ গ্রেড নির্বাচনের জন্য স্পেসিফিকেশন

U-বোল্টের শক্তির গ্রেড অবশ্যই কম্পনের তীব্রতা এবং অপারেটিং অবস্থার লোড-ভারবহন প্রয়োজনীয়তার সাথে যথাযথভাবে মেলে। স্ট্যান্ডার্ড প্লাম্বিং এবং হিটিং লাইনের জন্য, পাশাপাশি ঘন ঘন কম্পন ছাড়াই স্ট্যাটিক পাইপ ফাস্টেনিংয়ের জন্য, প্রচলিত গ্রেড 4.8 গ্যালভানাইজড ইউ-বোল্টগুলি অপারেশনাল প্রয়োজনীয়তা পূরণের জন্য যথেষ্ট; গতিশীল লোড পরিস্থিতিতে — যেমন সরঞ্জাম সমর্থন বন্ধনী, ভাইব্রেটিং পাইপ, এবং উচ্চ-উচ্চতা পাইপ বন্ধন — বোল্ট শক্তি এবং ক্লান্তি প্রতিরোধের জন্য উচ্চ প্রয়োজনীয়তা প্রযোজ্য। গ্রেড 8.8 উচ্চ-শক্তির বোল্টগুলি কার্যকরভাবে দীর্ঘমেয়াদী কম্পনের কারণে থ্রেড স্ট্রিপিং এবং ফ্র্যাকচারের ঝুঁকি কমাতে ব্যবহার করা উচিত; স্টেইনলেস স্টীল ইউ-বোল্টগুলি শিল্পের মানক গ্রেডগুলি মেনে চলে: 304 গ্রেড A2-70 এর সাথে মিলে যায় এবং 316 গ্রেড A4-70 এর সাথে মিলে যায়, যা এগুলিকে বিভিন্ন জারা-প্রতিরোধী, উচ্চ-শক্তি প্রয়োগের জন্য উপযুক্ত করে তোলে।

সারাংশ

1. পাইপের প্রকৃত বাইরের ব্যাস পরিমাপ করুন; যদি নিরোধক থাকে, সংশ্লিষ্ট U-বোল্টের ভিতরের ব্যাস নির্বাচন করতে নিরোধক বেধ যোগ করুন;

2. পাইপলাইনের প্রয়োগ এবং লোড ক্ষমতার উপর ভিত্তি করে থ্রেডের আকার নির্ধারণ করুন: হালকা লোডের জন্য M8, স্ট্যান্ডার্ড লোডের জন্য M10 এবং ভারী লোডের জন্য M12 বা বড় নির্বাচন করুন;

3. ফিক্সড সাপোর্টের জন্য ইস্পাত প্লেটের বেধ পরিমাপ করুন এবং স্ট্যান্ডার্ড অ্যাসেম্বলি অ্যালাউন্স বিবেচনায় নিয়ে মিলিত স্টাডগুলির মোট দৈর্ঘ্য গণনা করুন;

4. অপারেটিং পরিবেশের উপর ভিত্তি করে উপাদান এবং পৃষ্ঠের চিকিত্সা নির্ধারণ করুন, অভ্যন্তরীণ, বহিরঙ্গন, ক্ষয়কারী এবং উচ্চ-তাপমাত্রার অবস্থার মধ্যে পার্থক্য করুন;

5. বিভিন্ন উপকরণের মধ্যে যোগাযোগের কারণে ইলেক্ট্রোকেমিক্যাল ক্ষয় এড়াতে এবং পরিষেবা জীবন বাড়ানোর জন্য একই উপাদান দিয়ে তৈরি ফ্ল্যাট ওয়াশার, স্প্রিং ওয়াশার এবং বাদাম নির্বাচন করুন।
